模具激光焊接機光路不正了，歪了，怎么辦？相信很多人都知道該怎么辦，那就調回去唄。但問題是該怎么調，擺在模具激光焊接機使用者眼前的一道難題。

      說到模具激光焊接機的光路調節，每個公司多少都會有不同，但都會有自己的獨門秘籍。為報答客戶一直以來的信賴和支持，深圳通發激光愿全盤托出他們的調光路秘籍，供廣大客戶們調節光路使用。

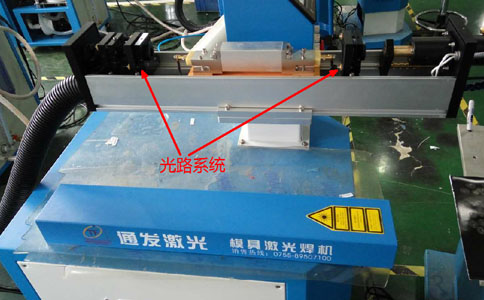

      模具激光焊接機的光路系統

      以TFL-180III模具激光焊接機為例，我們先把參數設置為：電流100A，脈寬10，頻率10，踩腳踏連續出激光，把調光片放在輸出鏡片前的小擴束那里看如果調光片上顯示無綠光，用手調節前后的二位鏡架上的調光螺絲，左右，上下調節，注意鏡架之間的間隙，在調節綠光的過程中，盡量保證鏡架之間的間隙一致。至止調出綠光為止。出綠光時馬上松開腳踏，用間斷踩腳踏的方式出激光。

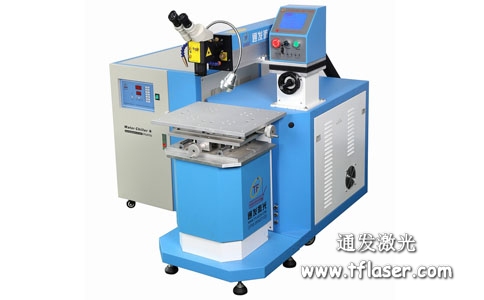

      通發TFL-180III模具激光焊接機

      如果綠光的方式是上下不圓，調節二位鏡架上面的調節螺絲順時針或逆時針擴大光斑。

      然后就是微調,脈寬多大到小調節：

      1、調節脈寬到5，頻率10.踩腳踏間斷出激光，如果綠光顯示能量很強，則繼續降低脈寬。如果能量不強，則增大脈寬至8,擴大光斑。調節光斑。

      2、調節脈寬至2，頻率10用間斷的方式踩腳踏出激光，如果能正?？吹焦獍吣芰亢軓姡瑒t繼續降低參數。

      3、調節脈寬至0.5，頻率10用連續的方式踩腳踏出激光，如果光斑在小擴束鏡筒的中心點之上，調節前面的二位鏡架上面的調節螺絲，光斑向上收縮，用后面的鏡架上面的調節螺絲擴大，用上面的方法不斷的調節直至光斑在小擴束鏡筒上下中心為止。

      4、如果光斑在小擴束鏡筒左右偏，調節前面的二位鏡架下面的調節螺絲，光斑向一邊收縮，用后面的鏡架下面的螺絲擴大，用上面的方法不斷調節光斑在小擴束鏡筒左右為止。

      5、在物鏡下用調光片看光斑是否圓滿，如果不是太圓滿，上下不圓，調節二位鏡架上面的螺絲，如果左右不圓，調節下面的二位鏡架的螺絲，直至調圓為止。

      以上就是通發模具激光焊接機調節光路的方法，當然，我們想要調好，必須做到熟練，細心，耐心。
